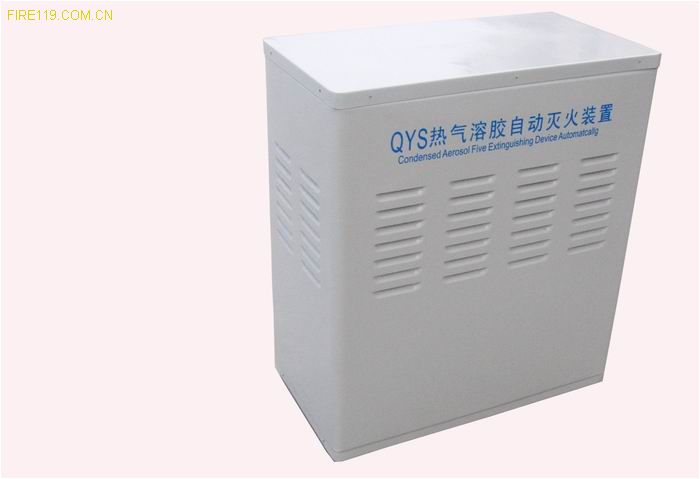

QYS热气溶胶自动灭火装置

装置安装 a.灭火装置的安装、验收和维护由于公司培训的专业人员或当地消防工程公司进行。 b.灭火装置防护区的工程设计、安装和验收应符合国标50370-2005热气溶胶预制灭火系统设计规范要求。当灭火装置和火灾报警系统及其他消防控制系统联网时，还应符合GB50166《火灾自动报警系统施工及验收规范》的规定。 c.灭火装置安装的正前方0.5米内不允许有任何障碍，其安装不受位置高低的影响，就地摆放时，宜靠墙壁。 d.灭火装置不宜安装下列位置： ①：临近明水，火源处； ②：临近进风，排风口，门窗及其他开口处； ③：容易被雨淋，水浇，水淹处； ④：疏散通道； ⑤：经常受振动、冲击、有腐蚀处。 e.地下防护和无窗或固定窗户的底墒防护区，应有机械排风装置。 f.防护区不宜开口，如必须开口时，应设置自动关闭装置。有困难时，应考虑开口流失补偿，加大灭火剂用量给予补偿。 g.同一防护区的灭火装置应同时启动。 h.火灾灭火系统各组成部分及设备的不带电外壳，应可靠接地，并应考虑防雷击感应电流干扰灭火系统的措施。如温感、烟感探测器接线，灭火装置的启动线，采用双绞线，或双芯金属屏蔽线的措施。 i.安装前，应由专业安装维护人员检查火灾探测器、火灾自动报警控制器、线路等是否完好；并将火灾探测器与火灾自动报警接好，模拟火灾探测器所需烟的浓度和温度，测试负载输出、报警等正常后方能安装。（注意：安装工程全面验收合格后，在未连接本灭火装置下柜启动信号①②之前必须确保无启动信号的外线连接该装置下柜启动①②信号线输出应符合负载小于150mA安全电流后方可连接） j.QYS灭火装置接线图 注：组合立式柜（QRR/ⅢSZ）下柜接线端为接控制器来线的端子。 k.一个防护区多台QYS灭火装置与气体灭火控制器连接，其启动信号线应采用串联连接方式，反馈信号采用并联连接方式（温度继电器是采用常开接点）。 l.当一个防护区只有1—2台QYS灭火装置时，启动信号线在接线盒内最好应串联一只限流电阻（假负载）。假负载R`值≤EC/1.2A—（实际串联负载电阻），功率5—10瓦的瓷质绕线电阻。 m.QYS灭火装置启动信号线路，线径应采用φ2.5m2的多股铜塑线，以减少线路的电阻。 优 点 1.灭火效率高 非钾盐气溶胶灭火剂的灭火效率一般在30g/M3到150 g/M3之间,工程应用一般采用的设计浓度为100 g/M3左右.比哈龙1301高3倍以上,比HFC227ea和IG-541高5倍,比二氧化碳高9倍以上,是目前效率最高的灭火剂. 2.环境友好 非钾盐气溶胶灭火剂不损害大气臭氧层,ODP值为零,GWP值很低,可以忽略,并且不含有其它对环境有明显损害的物质. 3.节省重量和空间 非钾盐气溶胶灭火剂在实施灭火工作前是以固体混和物在常压下储存的,不需要压力容器,因此在重量和空间上都非常节省. 4.成本低 非钾盐气溶胶灭火装置的使用成本比其它气体灭火装置低25％以上,并且无高压泄漏问题,检修维护成本也很低. S型气溶胶与其他常见气体灭火装置的比较 产品名称 各项指标 K型 气溶胶 S型 气溶胶 哈龙 1211、1301 IG-541 CO2 FM-200 灭火效率 高 高 中 低 低 中 贮存状况 常压 贮存 常压 贮存 高压专用 钢瓶贮存 高压专用 钢瓶贮存 高压专用 钢瓶贮存 高压专用 钢瓶贮存 工程造价 低 低 中 高 高 中 维护状况 简便 简便 复杂 复杂 复杂 复杂 毒　　性 无 无 低毒 无 窒息 低毒 对设备的 二次损害 大 无 无 无 无 无 臭氧耗 损潜能 （ODP值） 0 0 10 0 0 0 发展阶段 正在 发展 正在 发展 逐步禁 止使用 成型 逐步减 少使用 成型 产品名称 各项指标 S型气溶胶 IG-541 FM-200 灭火效率 高 低 中 贮存状况 常压贮存 带压力专用 钢瓶贮存 带压力专用 钢瓶贮存 工程造价 低 高 中 维护状况 简单 复杂 复杂 环保型QYS热气溶胶自动灭火系统示意图 灭火剂用量计算： 按GB50370-2005热气溶胶预制灭火系统设计规范要求，灭火剂用量应为设计用量和流失补偿量之和。灭火剂灭火量按下式计算： W=X*V*Kv*C2*Fx 式中，W-灭火剂计算用量，单位Kg 　　　X-单位容积灭火剂基本计量，取0.10kg/m3； 　　　V-防护区的计算净容积，单位m3；V=V1+V2 　　　式中V1-吊顶以下闷顶部位折算容积，V2-吊顶以上闷顶部位折算容积m3； 　　　（视吊顶耐火极限和密封情况按闷顶部位容积的0.5-1折算计入） 　　　Kv-防护区浓度分布补偿系数(容积浓度分布系数),取值见表（1） 　　　C2-防护区被保护物质系统（灭火密度系数）,取值见表（2） 　　　Fx-防护区泄漏补偿系数，当防护区开口面积超过允许开口标准时，应采用补偿系数来补偿因开口造成的气溶胶流失,取值见表（3）
