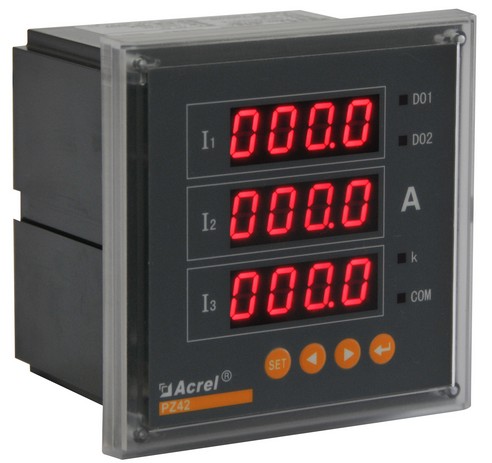

42型三相电流表PZ42-AI3安科瑞厂家直销

PZ系列交流检测仪表

1.1  概述
　　该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

1.2　型号说明

1.3　技术指标

1.4　 产品规格
1.4.1  48型产品规格
　　 ●功能一览表

　　 ●外形及尺寸(mm)

1.4.2  72型产品规格
　　   ●功能一览表

　　注：
　　1、J(继电器越限报警输出)与第二路开关量输出复用；
        2、PZ72(L)-E3(4)最多可带2路M(模拟量)；
        3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
        4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。
　　
        ●外形及尺寸(mm)

1.4.3  80型产品规格
　　   ●功能一览表

　　注：
　　1、J(继电器越限报警输出)与第二路开关量输出复用；
　　2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
　　3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；
　　4、PZ80(L)-AI3、AV3最多可带3路模拟量输出。

　　●外形及尺寸(mm)　

1.4.4  96型产品规格
　　   ●功能一览表

　　注：
　　1、J(继电器越限报警输出)与第二路开关量输出复用；
　　2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
　　3、PZ96(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。

　　●外形及尺寸(mm)

1.4.5  42型产品规格
　　  ●功能一览表

　　注：
　　1、J(继电器越限报警输出)与第二路开关量输出复用；
　　2、PZ42(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)最多可带4路模拟量输出；
　　3、PZ42L-E4/H最多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。

　　●外形及尺寸(mm)

1.5　接线端子
　　●电流表

　　

　　●电压表（频率表同单相电压表）

　　

 　　 ●功率表
　　

　　 ● 电能表

　　注1：适用于单相电能表及开关量为8DI/2DO的场合；
　　注2：适用于选配8DI/2DO的场合。

　　●PZ42L-E4/H

1.6　应用方案
