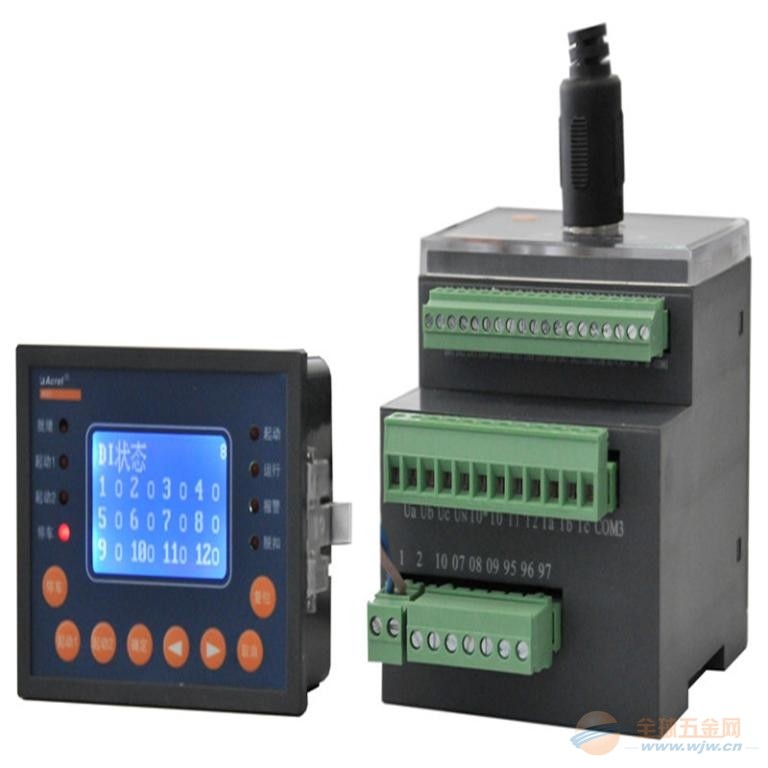

ARD2F系列智能电动机保护器

1 功能
　　ARD2F系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

2 型号说明

3 技术指标

4 外形及尺寸(mm)
　　●主体模块

　　●显示单元

　　●互感器
　　同ARD2互感器部分

5 接线端子

　　控制权限选择（除保护模式外）：90L显示单元按键本地控制、DI端就地控制、上位机通讯远程控制。DI9、DI10组合实现三位置权限选择。下表中“0”表示开关量输入未接通，“1”表示接通。

6  订货范例
　　例：
　　型    号：ARD2F-25/QTJCSR+90FL
　　辅助电源：AC85V~AC220V
　　电机额定电流：6.3A~25A
　　应用场合：三相电机
　　测量参数：三相电流、PTC电阻值
　　附加功能：起动控制、温度保护、报警输出、RS485通讯、8个SOE事件记录
　　显示方式：90FL（中文液晶显示）

7  订货注意事项
　　如用户无特别注明，则互感器与保护器的连接线默认0.5m，保护器主体与显示单元的连接线默认1.5m。
　　如用户有特殊要求的（如单相电动机保护器、连接线长度、抗晃电等）需在订单中注明。
