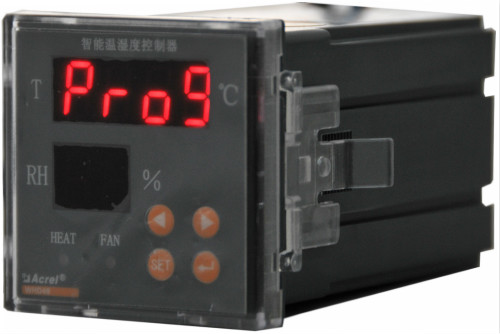

WHD系列智能型温湿度控制器
1 型号说明
说明：
1、WHD48、WHD72、WHD90R最多可接1路温湿度传感器；
2、WHD96最多可接2路温湿度传感器；
3、WHD46最多可接3路温湿度传感器；
4、每一路传感器对应二组控制输出接点（无源），分别接加热器和风扇，加热器用于升温或去湿，风扇用于降温；
5、RS485通讯功能、报警输出功能、变送功能只能三者选一；
6、传感器与控制器之间的连接线长度最大不得超过20米。
2 技术指标
|
技术参数 |
指 标 |
||
|
测量范围 |
温度 |
-40.0℃~+99.9℃ |
|
|
湿度 |
20%RH~90%RH |
||
|
精度 |
温度 |
±3℃ |
|
|
湿度 |
±5%RH |
||
|
变送输出 |
DC4-20mA或DC0-20mA |
||
|
控制参数设定范围 |
加热升温 |
-40.0℃~+40.0℃ |
|
|
鼓风降温 |
0.0℃~+100.0℃ |
||
|
湿度控制 |
20%RH~90%RH |
||
|
可设回滞量 |
1~40（℃或%RH） |
||
|
输出触点容量 |
5A/AC250V（无源接点） |
||
|
通讯接口 |
RS485，Modbus-RTU协议 |
||
|
工频耐压 |
电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS) |
||
|
绝缘电阻 |
≥100MΩ |
||
|
辅助电源 |
电压 |
AC 85~265V DC 100~350V |
|
|
功耗 |
基本功耗(≤0.8VA)+继电器功耗(每路≤0.7VA) |
||
|
平均无故障工作时间 |
≥50000小时 |
||
|
工作环境 (控制器) |
温度 |
-10℃~+55℃ |
|
|
湿度 |
≤95%RH，不结露，无腐蚀性气体 |
||
|
海拔 |
≤2500米 |
||
回滞量：温湿度控制过程中，执行部件（加热器或风扇）启动工作时的温度或湿度值与停止工作时的温度或湿度值之差称为回滞量。
3 产品规格
WHD48智能型温湿度控制器
辅助功能：无
WHD72智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
WHD90R智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
WHD96智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
WHD46智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
注1：仪表端子30、31、32为辅助功能输出端：故障报警“-J”、通信“-C”、变送“-M”。
