RHJ240T/S型消防员【智能空呼/搜救定位】呼救器

RHJ240T/S型消防员【智能空呼/搜救定位】呼救器

（消防员单兵定位、搜救、体征传输、智能空呼、温度、电压显示功能）

   ——设计领先、功能最全、可以替代消防领域的所有电子产品

一、产品概述

消防员智能空呼、火场定位、搜救、体征传输显示系统，采用无线双向数据传输，可同步监视4组32个人的信息。现场人员发生报警时，报警人员的状态信息在屏幕中间显示。具有无线语音对讲，实时指挥撤退功能，现场人员可以通过按键回复或语音回复。是目前

中国消防市场上功能最全面的产品，具有多功能方便实用的特点。

该产品生命体征心率传输，智能空呼压力数据传输，是通过无线蓝牙传输到端终端部件上显示的，并同传输到后台平板电脑和主机基站显示，可以实时监视空呼及各种数据。产品具有以下15种主要功能：

1、基本功能6个：

1）具有消防员呼救器功能。

2）具有报警人员特显功能。

3）具有后场指挥撤退功能。

4）具有队友报警显示功能。

5）具有时间计时显示功能。

6）具有温度电量显示功能。

2、定位、搜救功能：4个

1）具有楼层高度定位功能。

2）具有楼层高度自校功能。

3）具有人员现场搜救功能。

4）具有队员距离测定功能。

3、体征传输功能：1个

1）具有人员体征传输功能。

4、空呼压力显示及报警功能：

1）具有空呼压力显示功能。

2）具有剩余压力报警功能。

5、通信对讲中继功能：

1）具有无线通信对讲功能。

2）具有无线中继传输功能。



该产品设计领先，功能最全，用户可以选择使用以下监视平台：

三防平板电脑，15.6英寸高清电脑，21.5英寸高清悬停基站、三屏显示电脑，具有现场和远端同步显示和监视的功能。外壳体采用聚碳酸酯耐高温材料。外层使用耐高温阻燃橡胶。

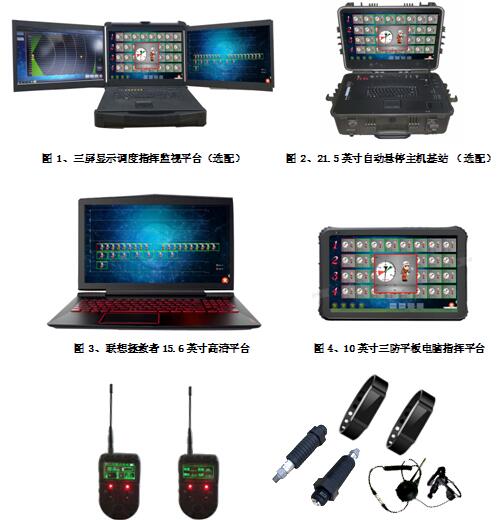

图1、三屏显示调度指挥监视平台（选配）        图2、21.5英寸自动悬停主机基站 （选配）



















图3、联想拯救者15.6英寸高清平台            图3.1、10英寸三防平板电脑指挥平台

















图4、消防员佩戴式现场终端部件       图5、手环、压力传感器、通信部件

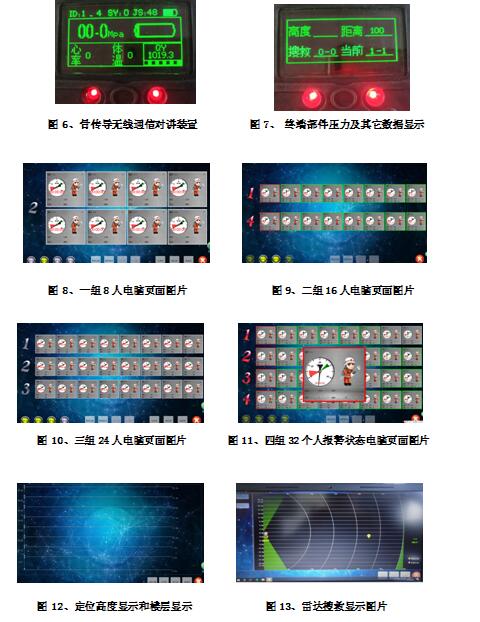

图6、骨传导无线通信对讲装置          图7、 终端部件压力及其它数据显示



















图8、一组8人电脑页面图片                图9、二组16人电脑页面图片















图10、三组24人电脑页面图片        图11、四组32个人报警状态电脑页面图片

















图12、定位高度显示和楼层显示              图13、雷达搜救显示图片

一、产品的组成与结构性能

1、产品组成：

产品包括：产品包括：后台指挥平台、佩戴部件，通信部件、体征检测部件、压力智能传输部件、基准校准部件、无序中继部件。

2、产品性能：

1）指挥平台：采用10英寸的工业平板电脑，采用高亮度高清屏，使用在强烈太阳光场合。智能后场显示页面，楼层高度显示页面，搜救显示页面。无线传输距离大于1000m。

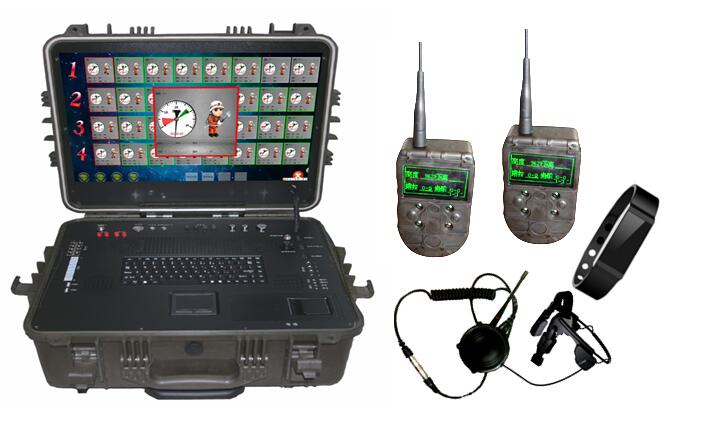

2）主机基站：采用21.5英寸高亮度高清屏，显示器在任何角度都具有自动悬停功能。可以同步接收32个人的运动状态信息，报警状态信息，体征信息。可以切换显示人员相互间的位置与距离，人员定位的楼层和高度（m）。

3）消防员个人佩戴部件：接收信号灵敏度，计时时间，使用时间，电池电量，空呼压力数字，空呼模拟容量，撤退指令，现场温度，编组编号，报警队员编组编号、高度、距离、当前编号，搜救编号。每个传输距离大于1000m。

4）无序中继部件：可以多点对任意一点（中继台）接力传输数据，可以任意多个中继台之间无序中继接力传输数据，以增加数据传输的距离。发射功率1W，每个传输距离大于1000m。

5）体征监测部件：用于现场蓝牙传输人的体表温度，心率等参数。

6）无线通信部件：用于现场通信对讲，呼叫撤退功能，通信距离大于1000m。

7） 空呼器压力蓝牙传输装置:用于现场传输空呼器的压力数据在指挥平台和多功能呼救器上显示。压力低于6MPa有同步报警声响提示。

三、产品特点

1、楼层高度定位：楼层高度（m）和楼层（层）有数字显示，误差±0.5m。

2、人的体征传输：指挥平台和呼救器可每秒钟一次更新人体表温度和心率。

3、空呼器压力数字监测：空呼气使用蓝牙连接、具有数字和模拟容量显示。

4、快速搜救：通过楼层高度定位，结合显示的距离和报警声很快找到目标。

5、用户ID号设置：每个指挥平台监控32个ID号，ID号可任意无限设置。

6、后场接收装置：实时显示现场人员的运动状态，预报警和强制报警状态。

7、巡查和撤退呼叫：指挥员实时监测数据，及时发出单呼群呼巡查或撤退。

8、自动与主动报警监视：对现场危急生命时，能自动发送报警信息并显示。

9、无序自动中继传输：中继传输距离大于1Km、建筑物内外点无盲区覆盖。

10、无线通信对讲功能：具备多个信道无线通信对讲，语音呼叫撤退的功能。

四、系统通信结构图

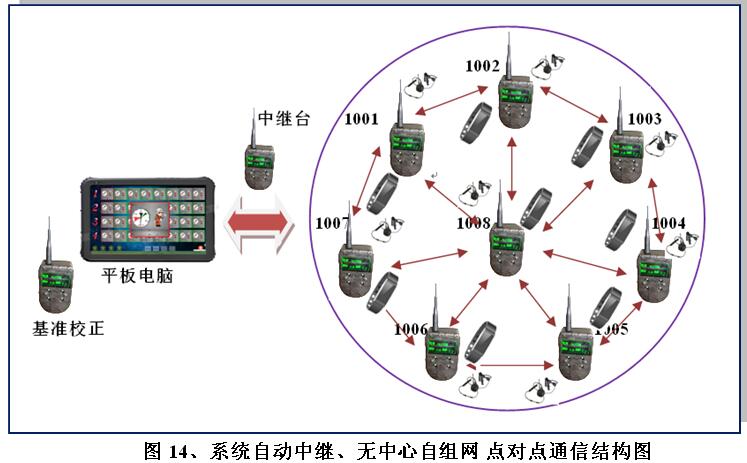

         图14、系统自动中继、无中心自组网点对点通信结构图

该产品适用在城市高层火灾救援场合，森林大面积火灾救援场合，化学品大面积泄露救援场合的监视和指挥。指挥平台都具有强烈光照下高清显示的功能，人员报警跳出页面中间显示等功能。

五、技术指标

1、主机基站参数

1）屏幕尺寸：21.5英寸

2）内存容量：8G

3）硬盘容量：128GB+2TB

4) CPU型号：Intel酷睿i58300H

5) CPU主频：2.3GHz

6）分 辨 率：1920x1080

7）平台软件：2.0

2、指挥平台参数

       1）CPU处理器: Intel Z3735 ,四核1.33-1.8GHz;

2）操作系统:  Windows10 ；

3）显示屏和触摸屏:  10英寸多点触摸IPS屏1280*800像素;

4）亮度：450cd/m2；

5）双摄像头参数:前置200万, 后置500万像素摄像头；

6）运行内存和存储空间: 2Gram DDR+ 32G EMMC；

7）无线网络: WIFI 802.11b/g/n/ac wireless；

8）锂电容量: 3.7V/8000mAh；

9）WIFI工作时间：8个小时；

10）防水防尘等级: IP65；

11）防摔标准:军工MIL-STD-810G/ 1米跌落测试标准;

12）GPS：支持GPS导航

13）裸机尺寸：230.9 *155.6 * 21mm;

3、消防员个人终端部件及中继部件、校准部件参数

1）显示屏类别：2.42英寸OLED屏幕

2）工作时间：≥6小时

3）发射功率：≥1W

4）无线发射频段数：≥2个

5）每个平台选配组数：4组

6）每个平台接收显示人数：32人

7）IP地址选配人数：无限多组不重复

8）通信距离：＞1000m

9）电池电压：7.4V

10）高度测量传感器分辨率：≥24位

11）高度测量精度：±0.5M

12）电池容量：≥2000mHA

13）搜索水平距离精度：±2.5M

14）相对静止状态时间：30S±1S

15) 预报警时间：15S±1S

16) 预报警声响强度：≥65dB（1m远）

17) 强报警声响强度：≥100dB（3m远）

18) 连续强报警时间：≥240min

      19) 防爆标志：Exib II BT3

20) 工作温度：-20°—+60°

4、通信部件参数

1、电池电压：3.7 V

2、电池容量：1600 mAH

3、通信距离：1000-1500m

4、通信频率：350～390MHz

5、连续通信时间：≥12 H

6、连续待机时间：≥70h

7、典型信道数：16

8、噪声使用环境：≥110dB

9、第一中频：38.850MHz

10、第二中频：450 KHz

11、可用灵敏度：＜0.2μV

12、调制接收带宽：±7 KHz

13、邻道选择性：≥70 dB

14、调抗扰性：≥70dB

15、寄生抑制：≥70 dB

16、调制限制：≤5 KHz

17、邻道发射：＜2μW

18、杂波发射：≤－70 dB

19、共址多信道发射隔离：≥70 dB

20、防爆合格标志：Exib II BT3

21、骨传导灵敏度：-15dB

22、接收耳机阻抗：3.6kΩ

六、设备主要配置

1、 10英寸平板电脑：1套

2、15.5英寸主机基站：1套

3、21.5英寸基站：1套（选配）

        4、个人终端部件：8套 （现场消防员使用）

5、蓝牙压力传感器部件：8个   （现场空呼器连接使用）

        6、无线通信部件：8套 （现场消防员通信使用）

        7、基准校准部件：1套  （用于基站自动校准消防员的终端部件）

8、无线数据中继部件：2套  （用于地下和高层中继传输）

9、体征监测部件; 8套   （用于人的心率监测传输）

10、中继固定三角架：3套   （用于中继台和基站的支架）

        11、其他配件：塑料机箱、铝合金箱 （用于产品的包装）

        12、加配3C认证空呼每套空呼需要加6800元/套（带语音提示，带抬头显示）
