详细说明
|
产品描述 |
|
|

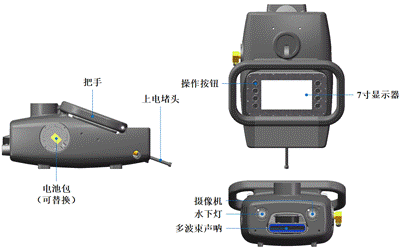

FindHNS潜水员导航系统可在恶劣的环境中为潜水员提供定位导航、声纳成像和光学观测的能力。FindHNS系统配置7英寸彩色显示器，用户可以快速获取菜单界面和图形界面显示的各类信息。潜水员可通过8个按钮轻松地在声纳、导航和其他功能界面之间切换键盘。 |
|
|
主要特征 |
|
|
·独立的控制及显示系统。
·操作便捷的图形界面。
·多波束成像声呐。
·精确水声定位。
·整体中性零浮力。
·DVL底跟踪功能。
·充电和导航。 |
·低光摄像机，4G+1T存储。
·低功耗，高性能。
·温度和深度传感器。
·集成AHRS/IMU传感器。
·精确水声定位。
·可更换电池包。 |
配置概述
可提供三种不同的配置，以适应所有的任务需求
|
|
FindHNS |
FindHNS -S |
FindHNS -Pro |
|
航姿参考系统（AHRS） |
|
|
|
|
内置深度计 |
|
|
|
|
独立摄像机 |
|
|
|
|
潜水灯 |
|
|
|
|
多波束成像声呐 |
|
|
|
|
声学定位信标 |
|
|
|
|
多普勒测速仪（DVL） |
|
|
|
|
精确可靠的导航

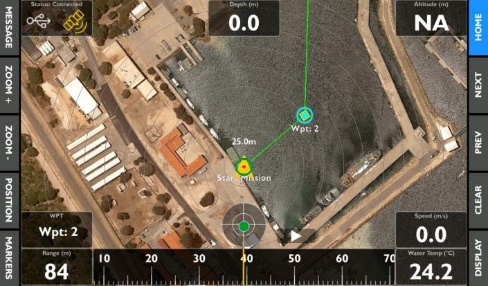

使用交互式显示器显示导航数据，随时了解当前潜水员位置、航向和潜水距离。FindHNS系统使用DVL和AHRS，为潜水员提供精确的导航位置信息。 |
|
|
|
|
|
|
|
|
|
实时成像声呐

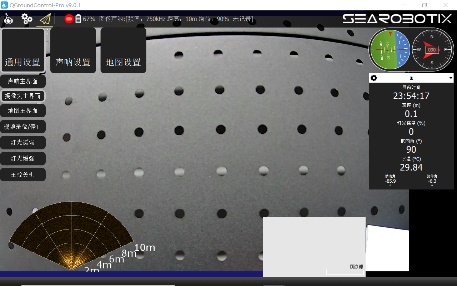

即使在最具有挑战性的低能见度条件下，使用双频Oculus多波束成像声纳也能保持系统稳定的运行。受益于实时、高清的多波束成像，极大的辅助态势感知、导航和目标识别。 |
|
规格参数 |
||||
|
机械参数 |
多波束声呐 |
|||
|
尺寸） |
430mm×350mm×198mm |
工作频率 |
750kHz/1.2MHz |
|
|
设备水中净重 |
不大于0.25kg |
工作范围（最大） |
120m/40m |
|
|
深度等级 |
100m |
工作范围（最小） |
0.1m |
|
|
操作温度 |
-10℃~+45℃ |
水平孔径 |
130°/130° |
|
|
电气参数 |
垂直孔径 |
20°/20° |
||
|
显示终端 |
7"，1280×800 |
多普勒测速仪（DVL） |
||
|
存储 |
4GB+1T* |
工作频率 |
1MHz |
420kHz |
|
传感器 |
压力、温度、航姿 |
工作高度（最大） |
50m |
125m |
|
操作接口 |
压电按钮×8 |
换能器布局 |
4 波束 Janus 阵型结构 |
|
|
水下定位 |
电源系统 |
|||
|
定位范围 |
球形区域，1km半径 |
续航 |
4h |
|
|
USBL |
X010 |
充电时间 |
3.5小时快充 |
|
|
跟踪目标 |
X150信标跟踪14个目标 |
充电电源 |
180-264VAC；50/60Hz |
|
*有其余选项
